目前，我國引進的環形起重機機械手懸臂旋轉機構采用軟電纜將旋轉機構上的電氣設備直接與固定機構上的電氣設備連接起來，并在旋轉機構滑行325度位置設置限位開關的方法供電運行，這種供電方式限制了機械手懸臂的轉動范圍，操作十分不便。此外，一旦限位開關失效，就會比較容易發生電纜斷裂事故。運行中的電子設備提供了一種電源裝置，使環形起重機機械手的懸臂在（+N*360）范圍內自由轉動，工作安全可靠。操作方便可靠，提高了機械手的工作效率。

       圓起重機械臂懸臂旋轉機構的滑環由旋轉機構和固定機構兩部分組成。在該機構中，有一個與懸臂旋轉驅動機構相連的滑動環芯管，在滑環芯筒中依次覆蓋多個絕緣環，并在每個絕緣環上設置一個導電滑環。每個絕緣環和滑環芯管的側壁設有多個相應的通孔，懸臂上電氣設備的饋電軟線穿過滑動環芯管和絕緣環的通孔，并通過導線連接器與導電滑環連接。在固定機構中，多個集電極刷固定絕緣桿與圓形起重機塔柱相連，每個集電刷固定絕緣桿安裝與機構中導電滑環對應的多個集電刷框架，在各集電刷固定絕緣棒上安裝與機構中導電滑環對應的多個集電刷。集電刷安裝在每個集電極刷架上，圓形起重機塔中的軟線通過導線連接器與收集器刷架連接，固定機構中的集電極刷始終與相應旋轉機構中的導電滑環接觸。

        由于本實用新型的供電測量是通過固定機構中的集電刷與相應旋轉機構中的導電滑環的接觸狀態來實現的，不受機械手懸臂旋轉的影響，延長了機械手懸臂的可靠旋轉范圍。從（+）325度到（+）N（+）360度，提高了環形起重機操縱器的操作性能和效率，消除了懸臂轉動的影響，由于電纜的直接連接，容易發生電纜扭曲的隱患。

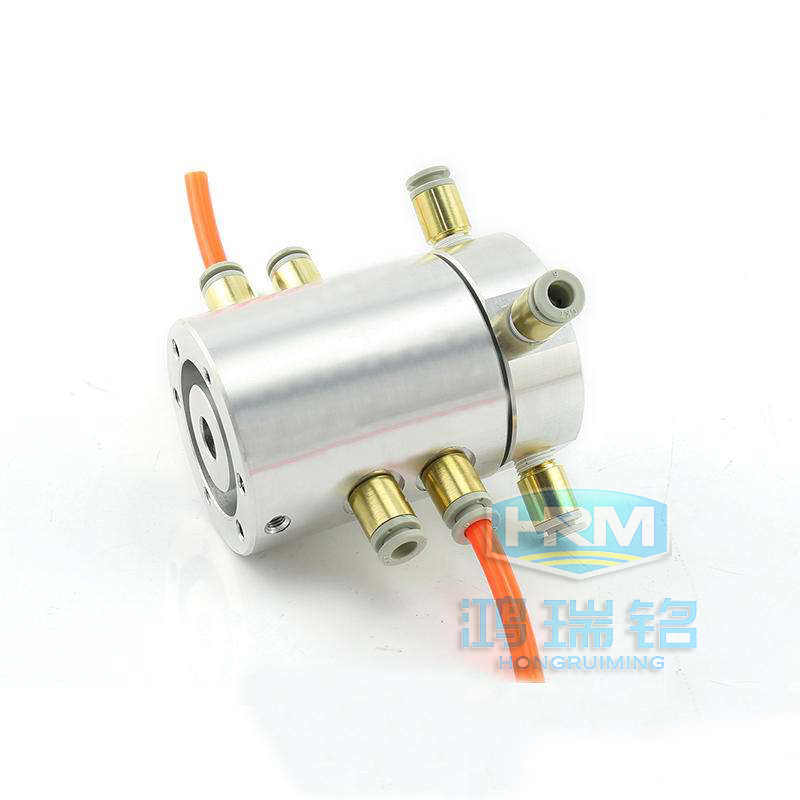

部分滑環參考型號：
