長期以來，許多電機行業的工礦環境相對較差，如煤礦、水泥等傳統行業，一般水泥行業多采用卷繞式電機。繞線電機的滑環結構通常設計為外滑環，滑環的保護等級通常為開啟式IP23。在水泥工業、礦山環境等復雜惡劣的工作條件下，導電滑環內混有大量的粉塵和煤渣，容易因粉塵積聚過多而造成滑環短路、拋丸甚至燒壞，直接影響整個生產線的生產。因此，如果電機滑環結構具有較高的防護水平，必將極大地減少滑環導致生產停滯的隱患，提高生產效率。

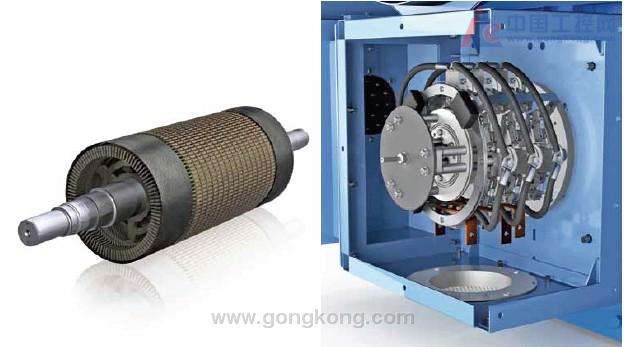

       為了克服現有技術的不足，本實用新型提供了一種高保護等級的繞線電機滑環結構，保證了電機的全面、可靠。根據本發明提供的技術方案，所述繞線電機的高級滑環結構包括滑環室，滑環室的特點是在滑環室的上端安裝滑環冷卻器，滑環冷卻器的進風口通過空氣與電機冷卻器相連入口彎管，滑環室內腔設有第一和第二分離器，將滑環室分為左室。右腔上部設有與滑環冷卻器連接的進風口，中腔上部設有出風口，第一、二隔板設有通風孔，風扇安裝在中腔內，過濾器安裝在右腔下方。在所述右側腔體的中間設置有滑環，在所述滑環的上方設置有刷桿。滑環安裝在電機軸上。滑環冷卻器內裝有冷卻管。滑環室的四面墻是封閉結構。本發明簡單、安全、效果明顯。在保證電機安全可靠且不改變加熱條件的情況下，通過改變滑環的結構，提高了導電滑環的保護等級，擴大了繞線電動機在惡劣工況下的使用范圍。



部分滑環參考型號：
