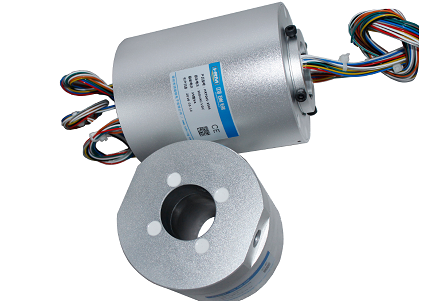

導電滑環是怎樣傳輸電流和信號的？

       導電滑環一般是用于360度無限制連續旋轉的電氣部分，因?yàn)橐话阍O(shè)備在360度旋轉時，如果兩端的旋轉端和定子端直接相連接，導線在旋轉過程中會打結、繞線嚴重的會拉扯線并使得設備也會被拉扯到影響設備的壽命，一般很多企業的電氣工程師遇到這種情況都會把導線的纏繞問題放在解決的首位，因此，他會需要一個電旋轉連接器，既能360度無限制旋轉不繞線又能穩定地傳輸電流和信號的一種裝置，這種裝置就是導電滑環。導電滑環是屬于精密的機械部件，它不但能傳輸各種大小的電流還能傳輸工業信號比如普通開關信號、工業以太網信號、USB信號、伺服編碼器信號、光纖信號等，那么有用戶就會問到，導電滑環到底是怎樣傳輸電流和信號的呢？



       導電滑環主要是由滑環（主要體結構）和電刷（接觸材料）兩大部分組成，兩者之間連接的方式有兩種，點式接觸和面部接觸，但不管是點還是面接觸，他們之間的都是貴金屬接觸的，過去的接觸是用碳刷和環面也就是銅材質直接觸，它的接觸電阻比較大，滑環使用到一定的時間后，接觸電阻會越來越大，滑環穩定性也越來越差，新式的貴金屬接觸材料在接觸電阻上有了很大的改善，一般標準的導電滑環的接觸電阻波動值在10毫歐之內，盡管滑環用了很長一段時間后，其接觸電阻波動值也不會增大，這樣很大程度上保證了滑環的使用穩定性和可靠性。一般接觸電阻波動值的大小跟接觸材料有關外，還跟接觸方式和刷絲與滑環接觸壓力有關，壓力越大接觸電阻越小，但這也不是絕對的，如果壓力大到一定限度后，再續續增加壓力的話，刷絲和環之間經過摩擦，刷絲會慢慢磨損，待到磨損到一定程度，接觸電阻不但不減小反而會向相反的方面增大，這樣滑環的壽命會大大的縮短。導電滑環的壽命根據其旋轉的速度、接觸材料、生產工藝來分可分為幾個等級，一般可分為3000萬轉、1億轉、3～5億轉、5億轉以上，當然不同的旋轉壽命，導電滑環的價格也是不同的，為節約成本，用戶需要根據自身的設備情況和成本預算選擇相應的壽命的導電滑環。
