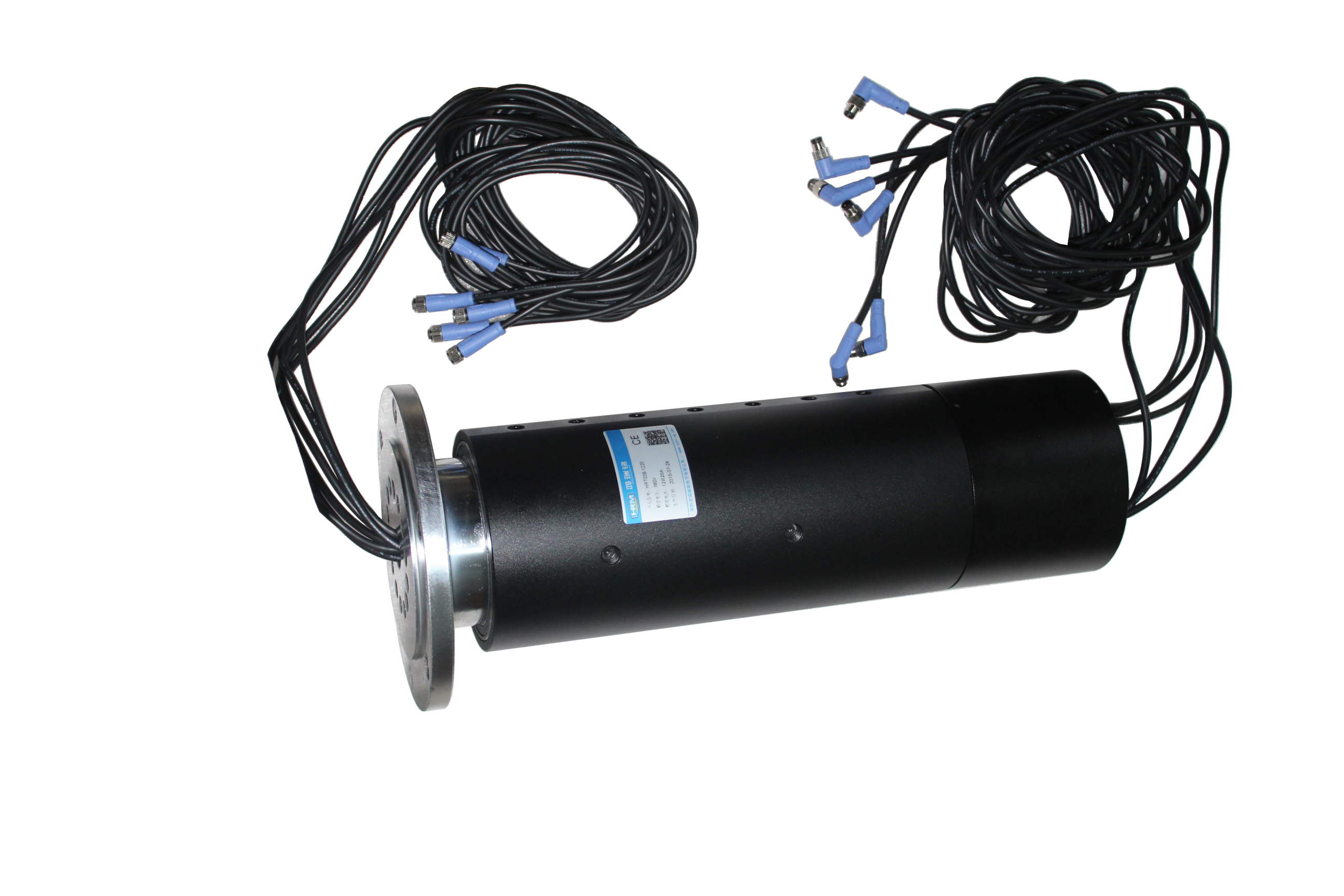

滑環分類之三特殊導電滑環

        滑環常常被用于任何360°旋轉連續傳輸電源和數據信號的機電系統領域，也可以稱為導電滑環、電刷、轉接器、集電環、集電器、旋轉關節、集流環、回流環、換向器等，其原理是實現兩個相對轉動機構的電流、數據信號或圖像及功率傳輸的超精密傳輸裝置。



        前面我們說了滑環總體上分為三類，我們還差一類滑環沒有講解，那就是特殊導電滑環，特殊導電滑環固名思義就是不同于前面兩種所介紹的軸向導電滑環和盤式導電滑環了，它是一種利用差動結構，使用環芯來導通上下兩層相對轉動觸點來傳輸的導電滑環，主要組成部分為環芯、差動元器件、上下接觸點及其他一些幫助部件。非接觸式滑環也屬于此類，但跟這類滑環有著本質上的區別，關于非接觸式滑環，我們以后獨立開展一篇來具體講解一下，今天我們先說帶有差動性的特殊導電滑環，這類滑環可以在很小的空間范圍之內為用戶提供盡量足夠多的通路數，關鍵是環芯的生產，因其內部結構、組裝、測試都是非常復雜的，所以選擇這類導電滑環的用戶非常少，目前選擇此類滑環一般是應用于軍工、雷達系統，雷達我們大概也了解，安裝空間非常有限，用上這類特殊導電滑環后，可以有效地降低安裝底座高度及天線的重心主要用在雷達系統中，可以有效降低底座高度，降低天線的重心高度，大部分用主戶不用此類導電滑環的原因有二，第一就是價格非常貴，跟普通的滑環價格沒法比。第二，維護成本也是非常高，維護難度大。
