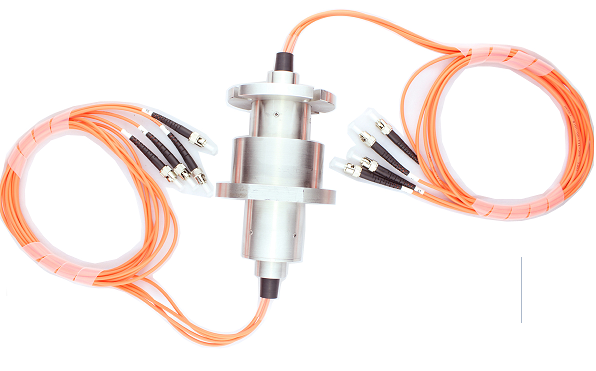

光纖滑環中的光纖帶寬是怎么回事？
發布日期：2019-02-25 10:06:53
光纖滑環中的光纖帶寬是怎么回事？
目前在很多光纜產品參數中，光纖帶寬這一術語現在許多光纜產品參數和MHz單位中經常被使用。理論上，光纜的帶寬可以無限大。為什么要有光纖帶寬？單位不是普通的兆赫而是與長度km的乘積？
光纖作為一種傳輸載體，具有重量輕、帶寬高、距離長等優點。但光纖中的主要材料是二氧化硅，它與普通玻璃相同，與真空相比，不同的波長，不同的傳輸路徑，當你到達接收端時，肯定會有時間延遲。這種時差的影響是分散。多模光纖具有波長寬、色散大等特點，其傳輸距離較近。單模光纖芯徑小，光信號傳輸路徑少，模色散小，激光發射器的光學純度高，傳輸距離長。考慮到多模光纜的傳輸距離和光發射機、連接器等光纖附件的成本，多模光纜在智能建筑的室內和近距離室外應用中占有很大的比重。
從光源到多模光纖的耦合過程稱為光注入模。一般可分為全注入和有限注入兩種。當使用LED光源時，它被完全注入，即光源的光斑尺寸與多模光纖的線芯尺寸相匹配。當脈沖在光纖內傳輸時，多模光纖的傳導模式被完全激發，中間模組中的能量是多個。高階模型組和低階模型組的影響很小。當有限模注入時，只有一部分核心被入射點覆蓋，當它被傳輸時，只有部分傳導模組被激發。當入射光斑在芯部不同位置時，激發的模群不同，導致模間色散的差異，改變了傳輸光纖的帶寬性能。因此，在限模注入過程中，必須確定入射的位置和角度，否則光纖支撐的傳輸距離會發生變化。
光纖的帶寬是調制頻率和光纖可以通過的最大調制頻率脈沖長度的乘積，是表征多模光纖光學特性的綜合指標。例如，光纖電纜的通用光發射機一般是LED(發光二極管)，它要求光纜在850 nm范圍內至少達到200 MHz的帶寬，而OM3電纜的光發射機是垂直腔面發射激光器(VCSEL)，要求電纜在850 nm處達到2000 MHz。多模光纖由于光源、耦合模式、波導結構和接收性能等諸多因素，其色散特性決定了光纖本身的帶寬。考慮到單模光纖中光傳輸路徑少，模可見色散小，甚至可以忽略，匹配的LD光發射機的激光色散相對較小，目前光纖的帶寬僅限于多模光纖，單模光纖的傳輸帶塊可以理解為無限大，但對插頭的要求很高，所以一般采用單模光纜作為遠程通信的選擇。
