如何制作高精度的導電滑環？
標簽：滑環廠家
發布日期：2019-01-03 11:04:08
如何制作高精度的導電滑環？
隨著航空、航天、軍工等高端領域的不斷發展，對導電滑環的要求也越來越高。這些高端領域要求滑環具有高可靠性、高精度、低摩擦力矩、不斷裂、長壽命、低噪音和免維護等特點。有時需要根據不同的應用領域進行特殊處理，如高保護、高溫、高壓等。因此，在制造高精度導電滑環時，各方面都需要嚴格的要求，才能達到軍用滑環的標準。然后我們站在專業的角度來具體分析如何制作高精度的導電滑環。

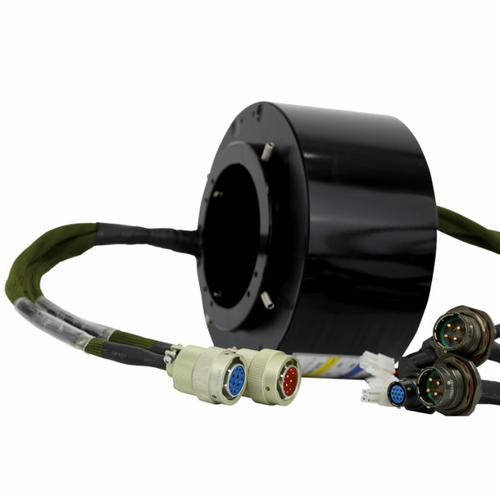

精密導電滑環
首先，在材料方面，材料的選擇是決定滑環高端是否是關鍵，每個部件的選擇對導電滑環的性能和質量都有影響。精密導電滑環主要由幾個部分組成，如環刷接觸組件、軸承、刷環組合支架、殼體等。因此，鴻瑞銘電子觸頭材料選用的接觸方式：金/金觸頭(適用于軍工長期貯存，使用環境不確定的特點)；外殼材料和結構必須采用金屬，如鋁、不銹鋼或鈦合金等，以減少振動和高溫、低溫對產品性能的影響；絕緣填充密封材料選用具有優異的絕緣、耐壓、耐老化性、工程塑料或樹脂，對真空除氣也有特殊要求(常用材料：聚四氟乙烯、聚酰亞胺、聚砜、聚醚酮和環氧樹脂)；導體是傳輸信號和能量的載體，由于軍工滑環需要克服各種惡劣的外部環境，如高低溫、強振動等。導體通常在溫度-80-+250或更高的溫度范圍內使用，如：AF 250；軸承一般采用P5精度或更高精度的深溝球軸承或推力球軸承，潤滑脂滿足-50+8030儲存要求。
第二：從設計角度看，滑環的設計將影響滑環的性能和壽命。有經驗的設計師用設計原理來彌補一些常見的制造缺陷。在工程設計中，經常遇到的是如何連接到運行部件，而導電滑環最重要的功能是保證裝置在自由旋轉時連接，通常包括功率和信號的傳輸。因此，制造過程的早期特點是充分利用三維建模工具和仿真工具，充分泄漏和顯示過程中的問題，從而在設計過程中掌握工藝水平。為今后各環節的流程打下良好的基礎。
第三部分：從加工和生產技術上看，軍工滑環不同于普通級別的滑環，滑環的加工和制造技術水平直接決定了產品的質量。深圳鴻瑞銘滑環件可滿足最小0.005mm公差的要求，表面光潔度可達Ra0.02，同心打漿最大0.01mm。最大線性拍頻為0.005mm。目前我司按照傳統的生產工藝，提出了創新的建議。在潮濕、高溫、低溫的條件下，我們成功地研制出高絕緣的疊層導電滑環。滿足體積小、布線密集、信號傳輸穩定的要求。
